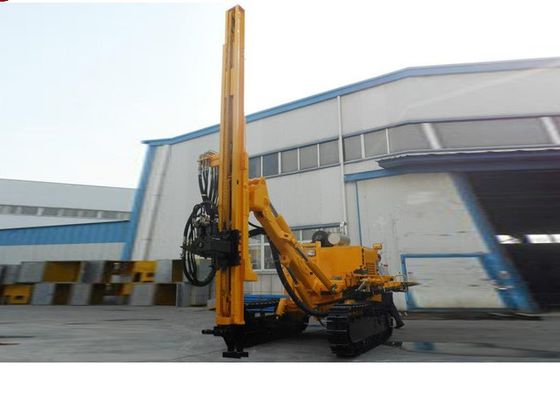

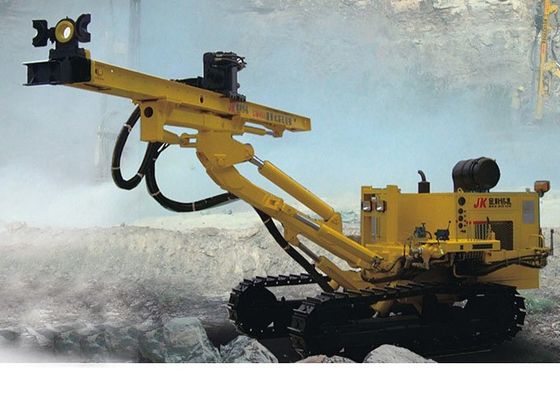

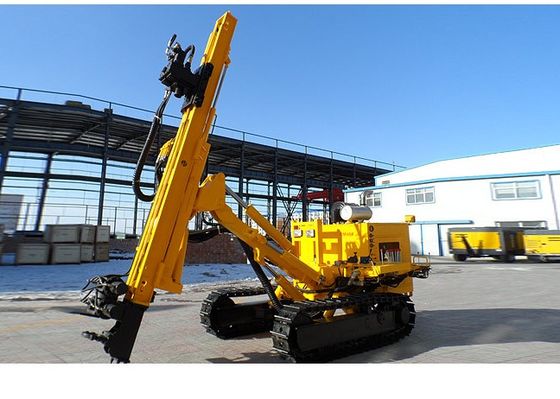

La correa eslabonada CM458 montó la plataforma de perforación de DTH, Correa-tipo taladro del agujero profundo, plataforma de perforación del pozo de agua
Característica principal
El aparejo versátil montado correa eslabonada del ancla de la combustión interna CM458 (CM458D eléctrico) adopta los montajes del motor diesel y de la bomba de aceite hidráulico para proporcionar poder, permitiendo que los aparejos acaben de moverse, de girar, de propulsar y de levantar, así como de colocar del ángulo. Durante la perforación, solamente el martillo de percusión consume el aire comprimido.
CM458 es aplicable a toda clase de operación favorable del ancla. Además, el aparejo es también aplicable a la perforación de mampostería del agujero para la atagüa, la presa, y el refuerzo bajo. La abrazadera hidráulica nuevamente diseñada es un dispositivo muy útil que hace la operación más fácil.
Conduzca el dispositivo
La bomba de aceite hidráulico de la impulsión del motor diesel de Yuchai 70kw se equipa al taladro para ofrecer la impulsión potente durante
operación del taladro. Mientras tanto, el sistema de succión de motor diesel se fija con el dispositivo seguro y confiable del filtro de aire
para asegurarse de que el motor diesel induzca el aire limpio.
Consola de control
La consola de control del taladro se fija en la parte posterior del taladro para proporcionar la conveniencia para la observación oportuna y para realizar los diversos controles conducidos por el operador. El sistema de control del taladro se coloca con la propulsión rápida y la función de control de elevación para reducir el tiempo auxiliar y para mejorar eficacia del trabajo.

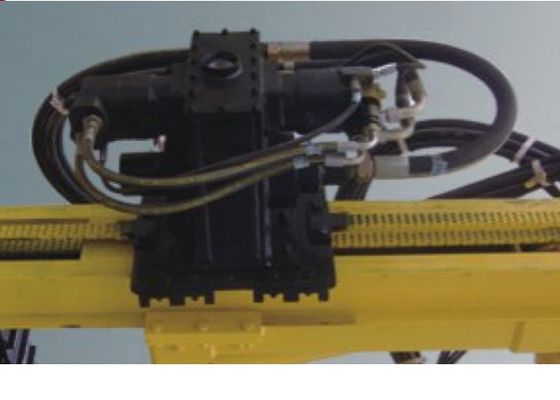

Máquina del cambio
La máquina del cambio adopta impulsiones hidráulicas dobles del motor con simple y la estructura confiable y su esfuerzo de torsión del cambio es grandes (5400 N·m).
Chasis
El motor hidráulico de alta potencia tiene la gran impulsión móvil y alta clasificabilidad para conducir el compresor de aire. Se actúa fexiblemente y es conveniente para la construcción. La correa eslabonada flota dentro de la gama de 150, que es conveniente para la construcción en campo cragged. La correa eslabonada que se utiliza para el proyecto y la maquinaria es firme y durable.
Dispositivo mojado de la eliminación del polvo
El dispositivo mojado de la eliminación del polvo se puede equipar a este taladro para realizar un buen efecto que saca el polvo y para satisfacer el estándar del rotection del ambiente.
Mecanismo de la propulsión
El mecanismo de la cilindro-cadena del aceite hidráulico se adopta para realizar la propulsión y la elevación de la herramienta de perforación. La propulsión
la impulsión se puede ajustar según la necesidad de la perforación. La impulsión de la promoción es el kgf 8500.
Parámetros técnicos
| Dimensión (LxWxH) |
6900mm×2200mm×2200m m |
| Peso |
6200kg |
| Diámetro de la perforación |
105-305m m |
| Profundidad de la perforación |
los 200m |
| Dureza aplicable de la roca |
f=6-20 |
| Presión de aire de trabajo |
1.2-3.5MPa |
| Movimiento de alimentación |
3300m m |
| Consumo del aire |
16-40m3/min |
| longitud Barra-cambiante |
3M |
| Separación de tierra |
254m m |
| Tarifa de la rotación |
0-50rpm |
| Esfuerzo de torsión de la rotación |
5400Nm |
| Velocidad de Travle |
2Km/h |
| Capacidad del grado |
24° |
| Poder |
Yuchai 70KW/Cummins 74KW |
| Motor eléctrico 45KW |
| Colector de polvo (opcional) |
Colector de polvo seco hidráulico |
Colector de polvo mojado
|
